2023 / 04 / 27
層流流量計（LAMINAR FLOW METER，簡稱LFM），層流流量計是由層流元件和差壓傳感器組成的一種特殊的差壓式流量計（如圖1所示），是通過測量傳感器兩端的差壓來測量流量的儀表。一般層流流量計用來測量微小流量。它的一大優點是流量計送出的差壓信號△P與體積流量Qv，成正比，且結構簡單。這一優點是由層流流量計內運動流體的流態，處于層流運動狀態這種特殊流態所形成的。 必須注意，層流流量計必須在層流運動狀態下使用，才能達到預期的性能，這也是層流流量計設計制造的一項關鍵難點。

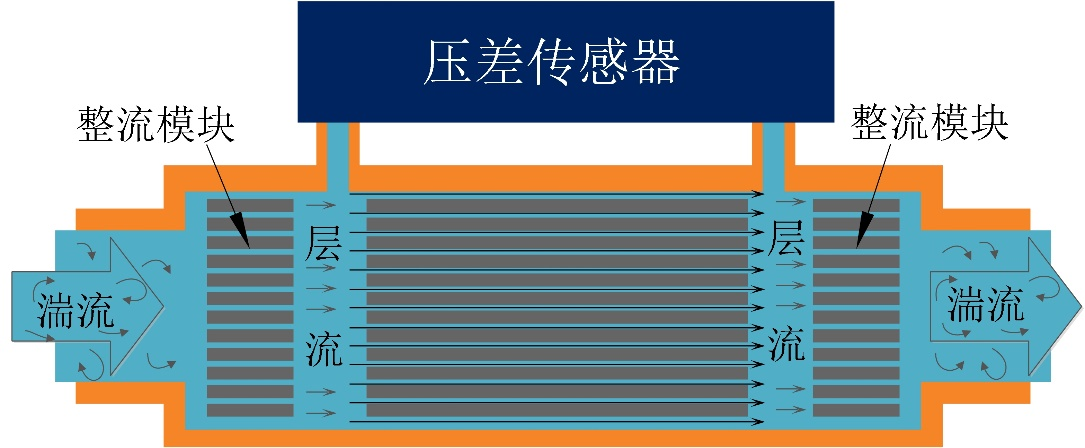

層流流量計的原理示意圖 圖1
如圖1所示，層流流量計一般具有整流模塊。整流模塊的作用是將湍流、過渡流等不規則流動狀態轉化為層流運動狀態。這樣通過壓差傳感器測量層流元件兩端的壓差就能得到與體積流量成正比例的壓差信號。也就是說，壓差信號可以用來計算體積流量。
更加專業的原理描述是層流氣體的進、出口兩端有兩根引壓管，引壓管連通至兩個壓力測試孔，壓力測試孔之間有一個壓差傳感器，能獲得兩個孔的壓差。通過壓差能獲得層流狀態下氣體的流速，從而得出氣體流量。壓差和氣體的流量趨近于線性相關（該現象遵守哈根泊肅葉定律）。
生理學家泊肅葉 圖2
